軟板廠之FPC的生產工藝流程

文章來源：作者：查看手機網址

掃一掃！

掃一掃!

人氣：8149發布日期：2020-12-22 11:49【大中小】

1.軟板廠雙面板制程

開料→鉆孔→黑孔→鍍銅→前處理→貼干膜→對位→曝光→顯影→圖形電鍍→脫膜→前處理→貼干膜→對位→曝光→顯影→蝕刻→脫膜→表面處理→貼覆蓋膜→壓制→固化→沉鎳金→印字符→剪切→電測→沖切→終檢→包裝→出貨

1.軟板廠單面板制程

開料→貼干膜→對位→曝光→顯影→圖形電鍍→脫膜→表面處理→貼覆蓋膜→壓制→固化→沉鎳金→印字符→剪切→電測→沖切→終檢→包裝→出貨

工藝詳解：

開料：將來料銅箔裁切至合適的尺寸

鉆孔：根據Layout 圖紙，利用鉆頭在銅箔上鉆孔

黑孔：將石墨和碳粉通過物理的作用在孔壁上形成一層導電膜，然后直接通過電鍍的方式在鉆孔壁形成銅

沉鎳金：FPC漏銅表面增減鍍金是為了增強FPC導通性、焊接性能、抗氧化性，但為了防止金層向銅層滲透，導致滲金，需要先在銅表面鍍一層鎳用作隔離，鎳太厚硬度高，柔軟性差，太薄強度差，容易脫落

ps:部分圖片來源于網絡，如有侵權，請聯系我們刪除

查看全部評論

此文關鍵字： FPC| FPC廠| 軟板廠

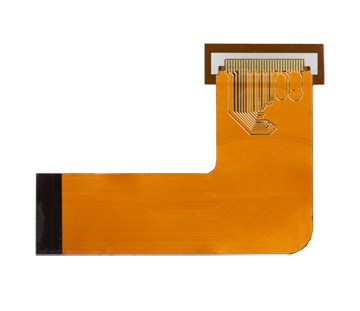

: 型號：RS04C00269A
