電池FPC電路板生產中常用的輔材

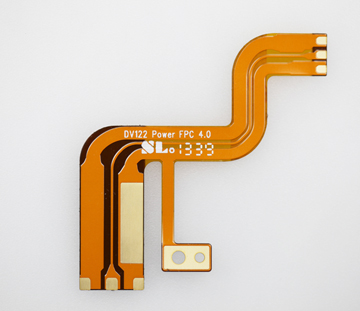

生產電池FPC的工序繁雜，從開料鉆孔到包裝出貨，中間所需要的工序有20多道，在這漫長的生產過程中，根據客戶需求，將用到多種輔材。FPC的基材一般為雙面或單面銅箔，這是整個FPC的基礎，F(xiàn)PC的電氣性能都由它決定。其他輔材只是用來輔助安裝與適應使用環境。主要有下面幾種。
.jpg)
1、FR4-質地較硬，有0.15-2.0mm得不同厚度，主要用在FPC焊接處的反面，作為加強，方便焊接穩定可靠；
FR-4是一種耐燃材料等級的代號，所代表的意思是樹脂材料經過燃燒狀態必須能夠自行熄滅的一種材料規格，它不是一種材料名稱，而是一種材料等級，因此目前一般電路板軟板所用的FR-4等級材料就有非常多的種類，但是多數都是以所謂的四功能(Tera-Function)的環氧樹脂加上填充劑(Filler)以及玻璃纖維所做出的復合材料。
2、PI膠帶-質地較軟，可彎曲，主要用在金手指區域的加厚加強，便于插拔；
PI膠帶，全名是聚酰亞胺膠帶。PI膠帶是以聚酰亞胺薄膜為基材，采用進口有機硅壓敏膠粘劑，具有耐高低溫、耐酸堿、耐溶劑、電氣絕緣（H級）、防輻射等性能。適用于電子線路板波峰焊錫遮蔽、保護金手指和高檔電器絕緣、馬達絕緣，以及鋰電池正負極耳固定。
3、鋼片-質地硬，功能與FR4一樣，用于焊接處補強，比FR4美觀，可接地，硬度較FR4高；
鋼片，材料為原裝進口不銹鋼經熱處理精磨加工制成，具有精密度高、拉力度強、光潔度好、有韌性、不易折斷的特點。
FPC輔材的使用，最終要根據客戶的使用環境與功能要求來決定。
