電池FPC之電容屏好，還是電阻屏好

文章來源：作者：何琴查看手機網址

掃一掃！

掃一掃!

人氣：3619發布日期：2022-04-01 11:23【大中小】

隨著科技的發展和人們對智能化需求的增長，觸摸屏的應用已經非常廣泛。

據電池FPC小編了解，按照其工作原理，一般可以把觸摸屏分為4種：電阻式觸摸屏、電容式觸摸屏、紅外線式觸摸屏、表面聲波觸摸屏。其中，以電阻式觸摸屏和電容式觸摸屏應用最為廣泛。

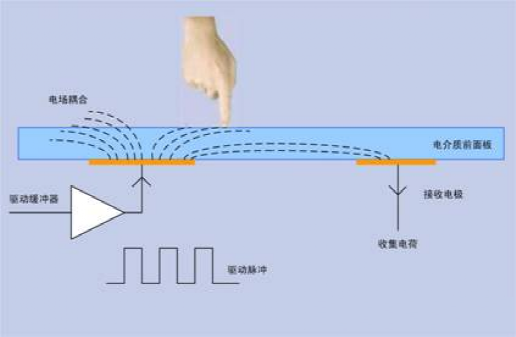

今天電池FPC小編就來介紹一下這兩種屏的工作原理和應用場合。電容屏工作原理電容式觸摸屏是利用人體的電流感應進行工作的。當手指觸摸在金屬層上時，由于人體電場，用戶和觸摸屏表面形成一個耦合電容，對于高頻電流來說，電容是直接導體，于是手指從接觸點吸走一個很小的電流。這個電流分別從觸摸屏的四角上的電極中流出，并且流經這四個電極的電流與手指到四角的距離成正比，控制器通過對這四個電流比例的精確計算，得出觸摸點的位置。

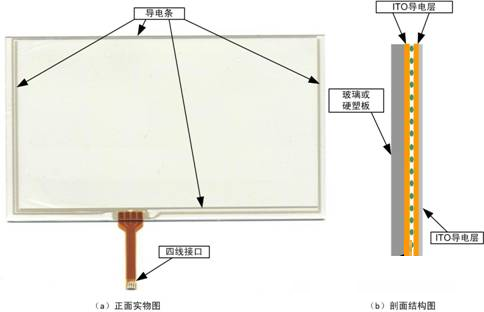

據電池FPC小編了解，電阻屏工作原理以四線電阻屏為例，其主要是由鍍有ITO鍍層的兩層薄膜所組成。其中的一層在屏幕的左右邊緣，各有一條垂直的導電條，另外一層是在屏幕的頂部和底部都各有一條水平的導電條。如下圖所示：如果你在一層的薄膜兩條導電條上施加以電壓，那么在ITO的鍍層之上就會形成一個均勻的電場。

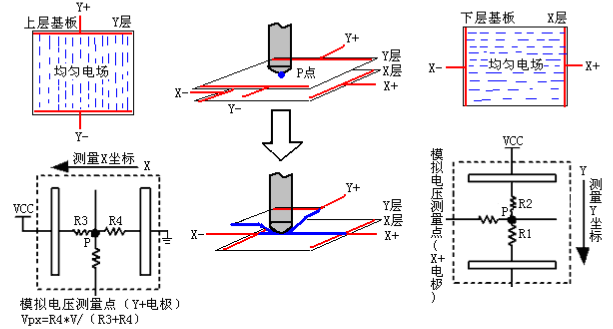

當其使用者觸擊到觸摸屏?xí)r，觸擊點的兩層薄膜就會發生接觸，在另外一層的薄膜之上就可以測量到接觸點的電壓值了。在實際的測量時，控制電路會交替的在X和Y電極上施加電壓，然后測量另一個電極的電壓，從而計算接觸點的坐標。應用場景電容屏和電阻屏工作原理的不同，也各有其特點：

電容觸摸屏：

● 觸摸體驗好

● 怕水、油污等

● 漂移，易部分失效

● 以人體做為線路的一部分，戴手套不作用

● 對濕度、溫度、電磁干擾等環境要求高
電阻觸摸屏：

● 不怕水、油污

● 具有小尺寸和成本優勢

● 怕劃傷

● 透光率低

● 抗干擾能力強電容屏的應用的較電阻屏晚一些，但由于其觸摸體驗好，已經在手機、平板等消費類電子中廣泛應用。
