軟板投板前檢查事項有哪些？
軟板投板前檢查事項有哪些？深聯電路軟板廠來告訴你！

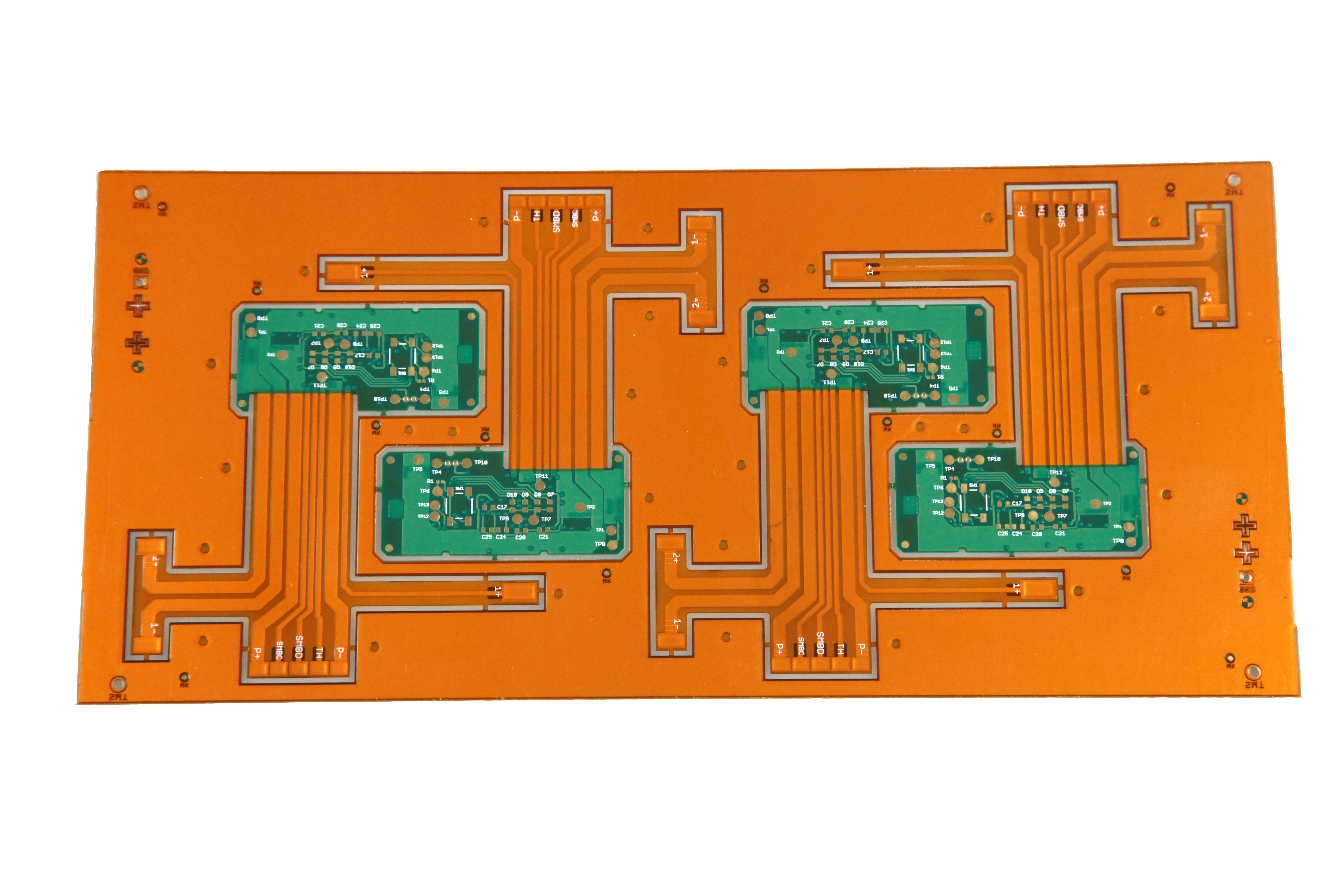

一、組內QA審查
1、組內QA在收到投板流程后，首先確認設計者已進行充分自檢，如未完成則返回流程，要求軟板廠設計者完成后再次提交流程。
2、審查并記錄審查結果、處理意見等。審查不通過將返回設計者。
3、組內QA審查意見同時填入單板設計評審記錄數據庫中。
二、短路斷路問題檢查
1、有單點接地、平面層挖空、修改焊盤花焊盤熱焊盤的處理時，要謹慎，并把處理結果寫到設計檔案的地源地分割中，有利于自檢和QA審查及下一次改板。
2、P軟件的電地層作負分割時，必須仔細檢查。軟板廠的檢查方法如下：將被分配到同一層的PLANENET設置為不同的顏色。如果有跨分割的情況發生，則需要編輯跨區的焊盤和過孔的PLANETHERMAL屬性，使其在該區域不產生花盤，然后再通過布線保證其連通性。
3、有開窗或開槽地方一定要加走線禁布區，防止造成斷路。結構要素圖中定義的禁布區同樣要滿足要求。
4、必須設置正確DRC，并打開所有DRC檢查。
ps:部分圖片來源于網絡，如有侵權，請聯系我們刪除
