在電子制造行業中，PCB（印刷電路板）是不可或缺的核心組件，而根據其材質和特性的不同，PCB主要分為硬板（Rigid PCB）和軟板（Flexible PCB，簡稱FPC）兩大類。這兩種電路板在結構、性能和應用領域上都有著顯著的區別。本文將詳細探討PCB硬板和FPC軟板之間的主要差異。

材料與結構

PCB硬板通常采用玻璃纖維（FR4）或類似的高強度、非柔性材料作為基板。這種材料具有良好的電氣性能、熱穩定性和機械強度，適用于大多數電子設備。硬板的結構相對固定，一旦制成，其形狀和尺寸就難以改變。

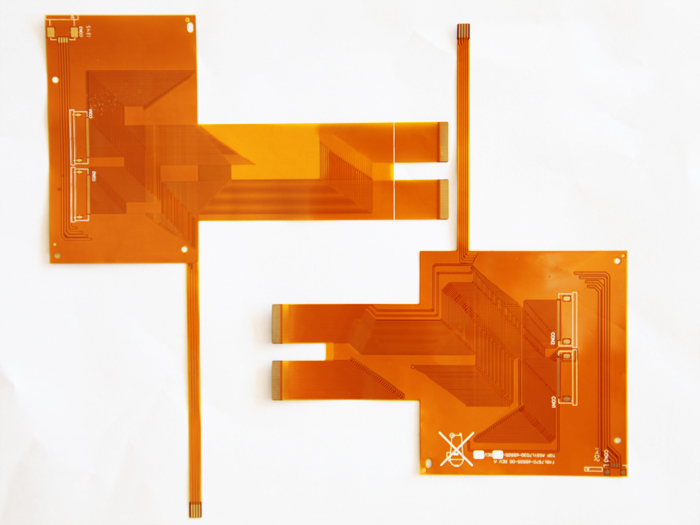

相比之下，FPC軟板則使用聚酰亞胺（PI）或聚酯（PET）等柔性材料作為基板。這些材料具有出色的柔韌性、耐高溫性和耐化學性，允許電路板在三維空間中彎曲和折疊。FPC軟板的結構較為靈活，可根據實際需求進行定制和調整。

重量與厚度

PCB 硬板

通常由玻璃纖維增強環氧樹脂等材料制成。其重量因板材尺寸、層數、銅箔厚度以及所使用的元器件數量等因素而有所不同。一般來說，標準尺寸的單層或雙層 PCB 硬板重量相對較輕，可能在幾克到幾十克之間。而多層、大型尺寸且?guī)в休^多復雜元器件的 PCB 硬板重量可能會超過幾百克甚至更重。PCB 硬板的厚度有多種規格可供選擇，常見的厚度有 0.8mm、1.0mm、1.2mm、1.6mm、2.0mm 等。不同的應用場景對厚度的要求不同。例如，在一些對空間要求較高的便攜式電子設備中，可能會使用較薄的 PCB 硬板；而在一些需要較高機械強度的工業設備或汽車電子中，可能會使用較厚的 PCB 硬板。

FPC 軟板

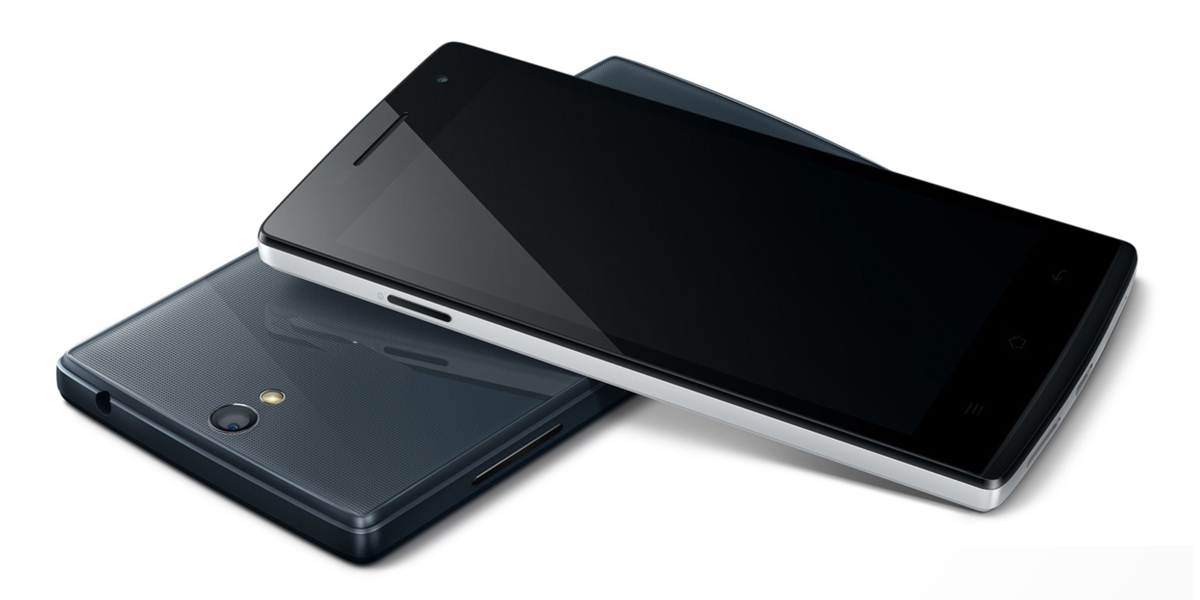

主要由聚酰亞胺（PI）或聚酯薄膜等柔性基材制成。由于其材料特性和輕薄的結構，FPC 軟板通常比 PCB 硬板輕得多。一般情況下，小型的 FPC 軟板重量可能只有幾克甚至更輕，即使是較大尺寸的 FPC 軟板，其重量通常也在幾十克以內。FPC 軟板的厚度通常比 PCB 硬板薄很多。常見的 FPC 軟板厚度有 0.1mm、0.125mm、0.2mm 等。超薄的 FPC 軟板可以實現高度的靈活性和可彎曲性，適用于需要在狹小空間內安裝或需要頻繁彎曲的應用場景，如手機、平板電腦等電子設備的內部連接，以及一些可穿戴設備中。

可撓性和可靠性

FPC軟板因其出色的柔韌性而具有較高的可撓性，能夠在有限的空間內進行彎曲、折疊和扭曲，從而滿足復雜設備的布線需求。然而，需要注意的是，頻繁的彎曲可能會導致導體斷裂或材料疲勞，因此在設計時需充分考慮這些因素。

PCB硬板雖然不具備可撓性，但其機械強度和穩定性較高。硬板的電氣性能和熱穩定性也相對優越，能夠在惡劣環境下保持穩定的性能。這使得硬板在要求高可靠性和長壽命的應用場合中更受歡迎，如航空航天、醫療設備等領域。

生產成本與周期

從生產成本和周期的角度來看，PCB硬板通常具有較低的生產成本和較短的生產周期。這是因為硬板的生產工藝相對成熟，原材料來源廣泛，且生產效率較高。

相比之下，FPC軟板的生產成本較高，生產周期也較長。這主要是由于軟板的生產工藝較為復雜，對原材料和設備的要求較高。此外，軟板的定制化程度較高，生產過程中需要進行多次調整和優化，從而增加了生產成本和時間。

應用領域

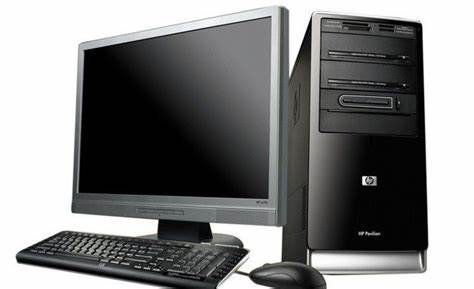

PCB硬板和FPC軟板因其各自的特點而適用于不同的應用領域。硬板因其良好的機械強度、電氣性能和熱穩定性而被廣泛應用于各種電子設備中，如計算機、通信設備、工業控制等。特別是在大規模生產和批量應用的情況下，硬板因其較低的成本和較高的生產效率而更具優勢。
